整備録

ロータリー研削盤 ICB-603

2022年02月07日(月) 更新

スピンドルベアリング交換

テーブルベアリング研磨スラストローラーコロ交換

テーブルギアBOXベアリング交換

昇降ギアBOXベアリング交換

立型マシニングセンター GF6

2021年10月12日(火) 更新

ターカイト状態確認

テーブルサドルバラして状態確認

ターカイト貼り替え

ターカイト劣化の為、破損ありです。新しいベアリーを貼ります。

テーブル研磨

キズもあるので研磨します。

サドル、テーブル組み付け

再組み付けて、精度出しします。精度修正後上面精度0.01に修正完了です。

複合NC旋盤 LT200-MY

2021年09月29日(水) 更新

リニアガイドバラし①

上刃物台X軸リニアガイドに破損があったため交換する事にしました。

リニアガイドバラし②

カバーバラし等かなり大掛かりな作業になります。

ターレット下ろし

機械がバラバラになります。

リニアガイド張り替え

新品のリニアガイドを張り替え走りを確認しながら、5μ以下に走り精度を出します。

NC旋盤 NL2000/500

2021年09月12日(日) 更新

主軸解体

主軸より異音があるた主軸の解体です。

主軸の中身

普段は見ませんがこのような様子です。

ベアリング交換

新しいベアリングに交換です。

再度組み付け

異音は改善されました。

ドリリングセンター α-T14iAL

2021年06月14日(月) 更新

ベアリング交換

X・Y軸ベアリング交換

リニアガイド交換

X・Y軸リニアガイド交換、精度出し

ボールネジ交換

Y軸ボールネジ交換

立型マシニングセンター VTC-20B

2021年03月27日(土) 更新

コラムバラシ作業

精度確認時XY軸直角精度300mmで0.06有りの為、リニアガイド修正します。

リニアガイド精度出し作業

リニアガイドをベースの基準面に当て直して張り直します

組み付け、精度確認作業

コラムを組み付けて、精度確認 XY軸直角精度300mmで0.004に修正

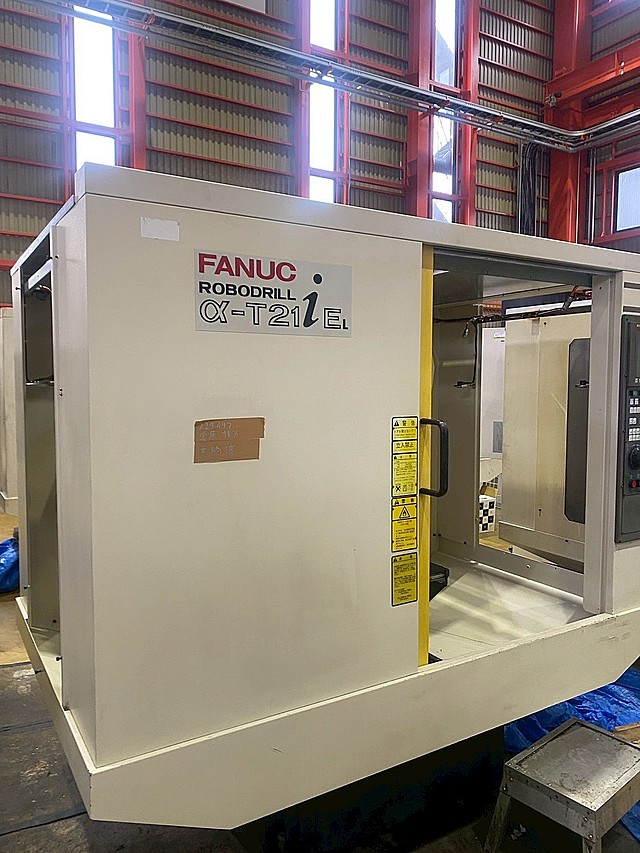

ドリリングセンター α-T21iES

2021年03月22日(月) 更新

テーブル、サドル解体作業

X軸、Y軸リニアガイドより異音があったのでリニアガイドを張り替える事にしました。

リニアガイド張り替え

古いリニアガイドから新品に張り替えます。

精度出し

ダイヤルゲージを使用してリニアガイドの平行出しをします。

X軸Y軸ボールネジ交換

X軸Y軸はボールネジからも異音があったので交換しました。

ドリリングセンター α-T14iE

2021年01月24日(日) 更新

機械バラし

XYの直角度を測定したところ300ミリ直角マスターで0.12ミリの傾きがあり。リニアガイドの状態を確認することにしました。

リニアガイドの状態

Y軸のリニアガイドの基準面がかなり汚れていて取り付いており、曲がってテーブルが動いている状態でした。

リニアガイド清掃。再度組み付け

今回は直角度以外悪くなかった為交換はせずに、リニアガイド基準面、機械本体基準面を清掃し、再度組み付けました。基準面にリニアガイドを押しつけてトルクレンチでネジを締めます。2本のリニアガイドが真っ直ぐになっているかダイヤルゲージで測定しながら組み付けます。

再度測定

結果は0.01ミリに改善。メーカー許容値が0.03ミリですのでかなりの改善が見られました。

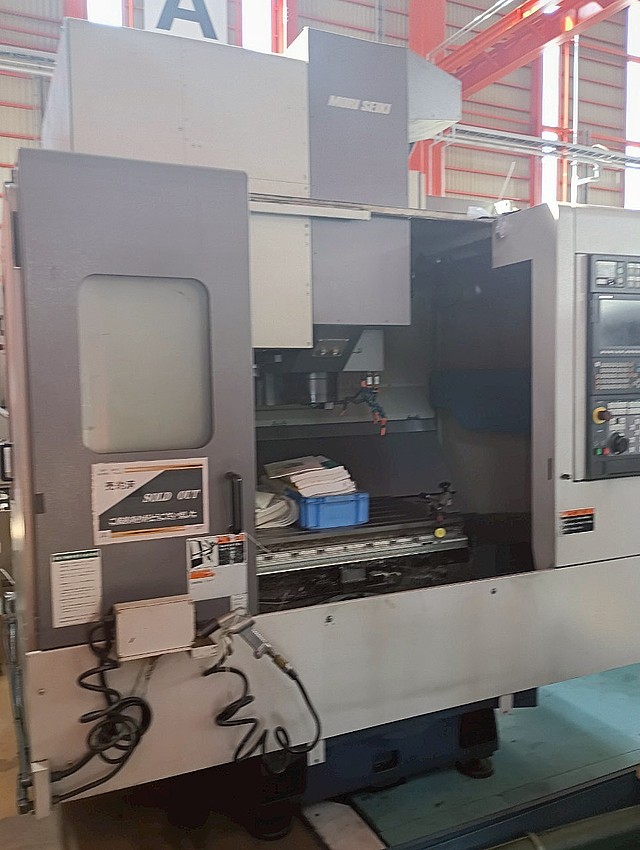

立型マシニングセンター NV5000α1A/40

2021年01月06日(水) 更新

動作確認

動作確認時、X軸Z軸異音がありました。

Y軸Z軸ベアリング交換

ベアリングバラシ、部品清掃、ベアリング交換、組み付け作業

動作確認

ベアリング交換後、再度動作確認時、異音は改善されました。

立型マシニングセンター NV5000α1A/40

2020年12月28日(月) 更新

テーブル上面

テーブル上面がバイスの置かれた跡で0.1ミリ以上のデコボコがありました。

テーブル解体

テーブルをバラして研磨する事にしました。

リニアガイドの状態

バラした際にリニアガイドの状態がわかります。多少の異音とキズがありましたのでついでにリニアガイドも交換する事にしました。

テーブル研磨

当社保有の住友製ベット研磨機を使用してのテーブル研磨です。
