| 在庫コード | P007198 |
|---|---|

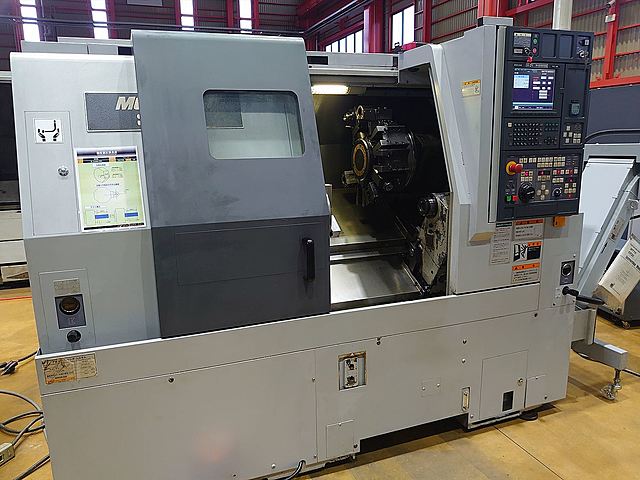

| 商品名 | 複合ＮＣ旋盤 |
| メーカー | 森精機 |
| 型式 | SL-253BMC/500 |
| 年式 | 2004.4 |
| 倉庫 | 東日本マシンプラザ |
| 仕様 |

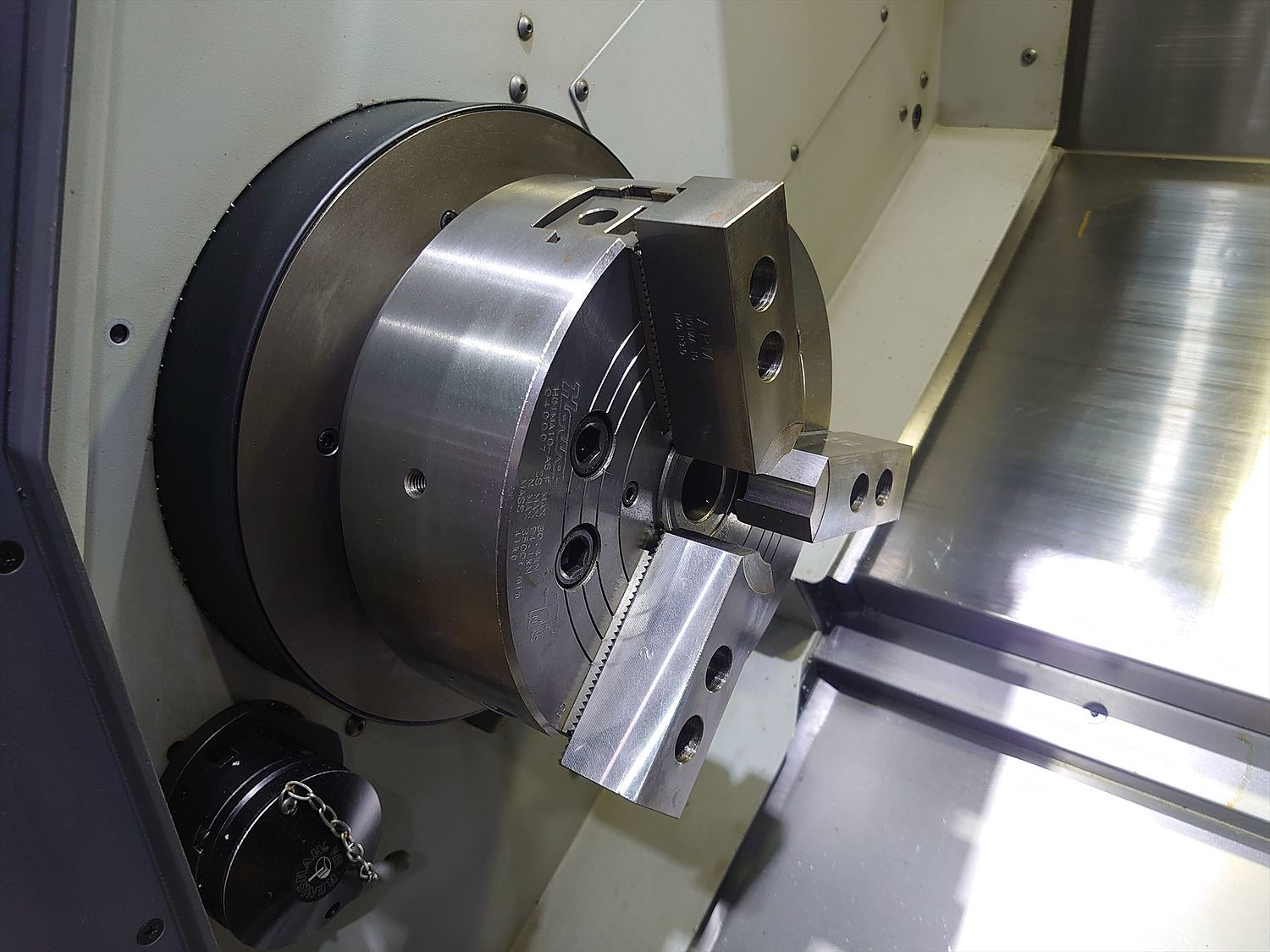

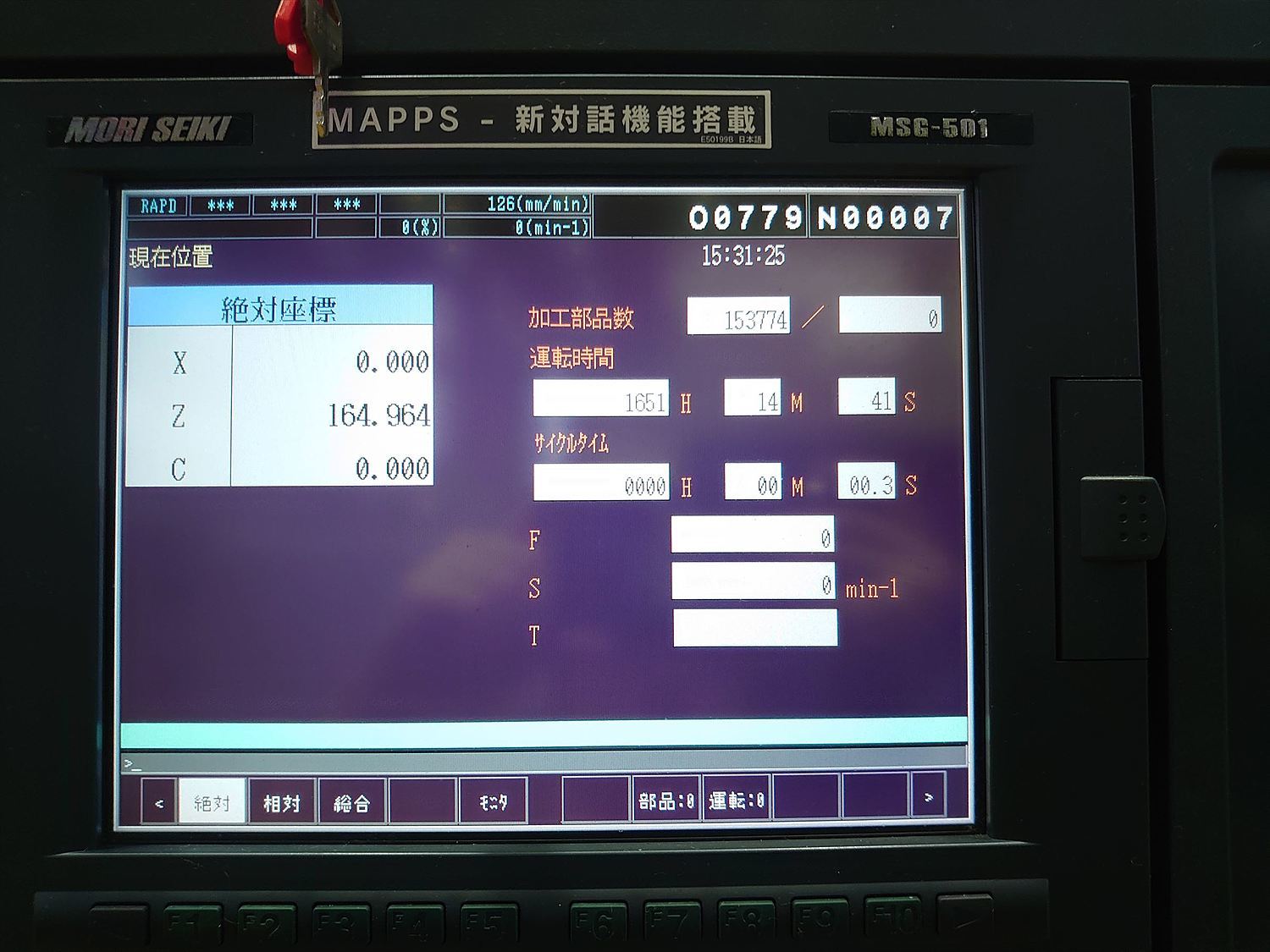

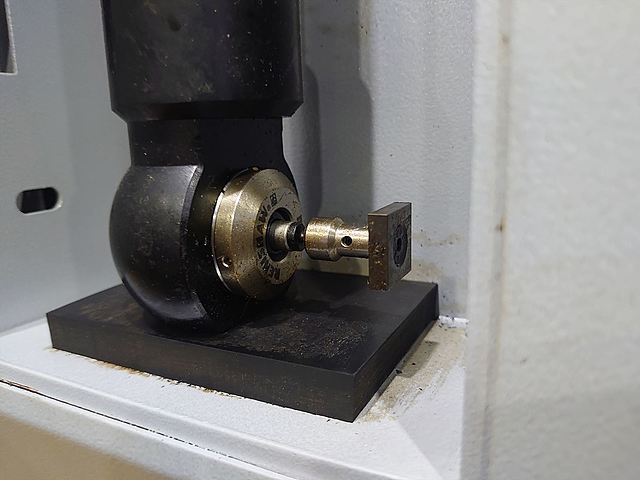

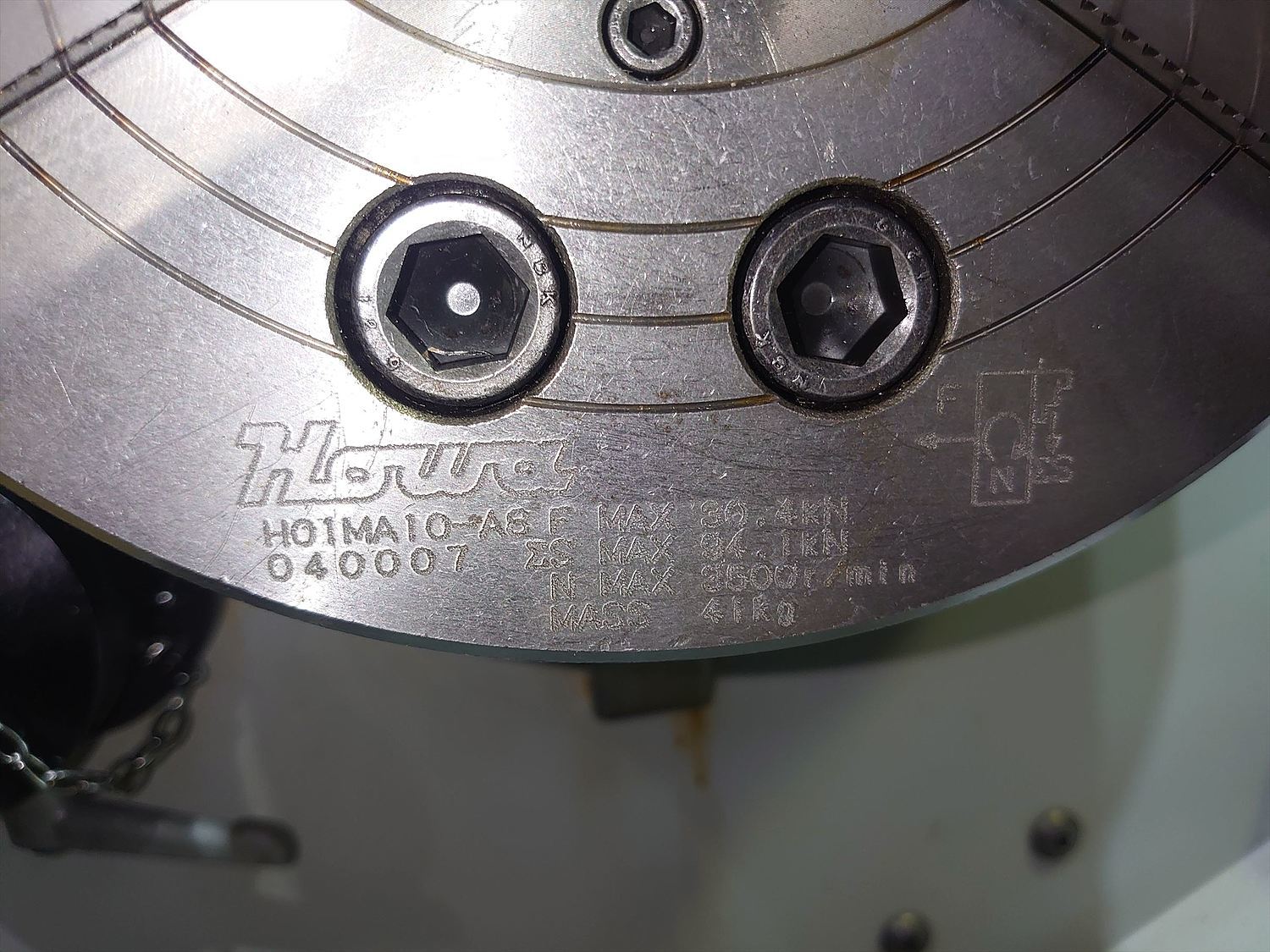

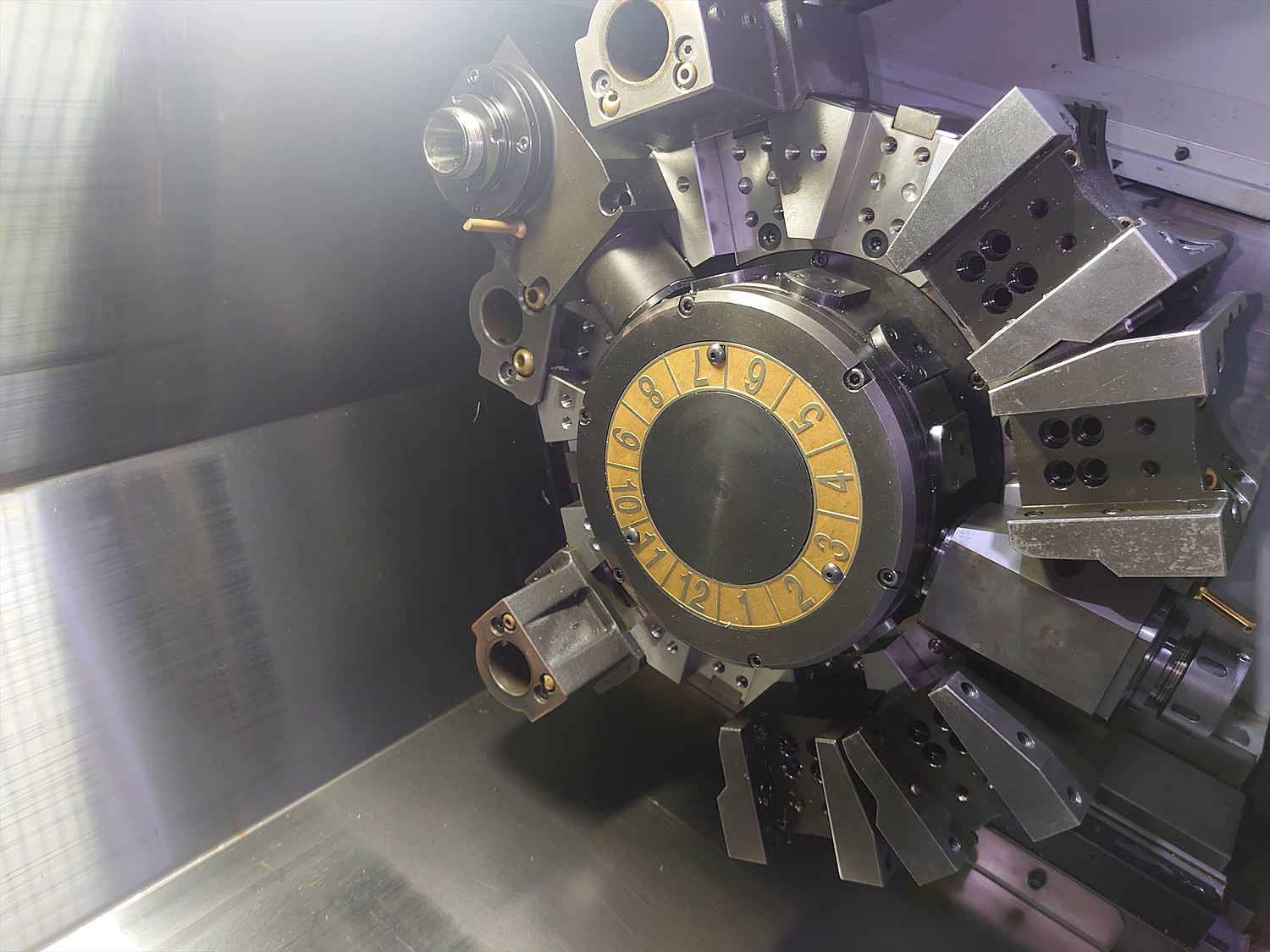

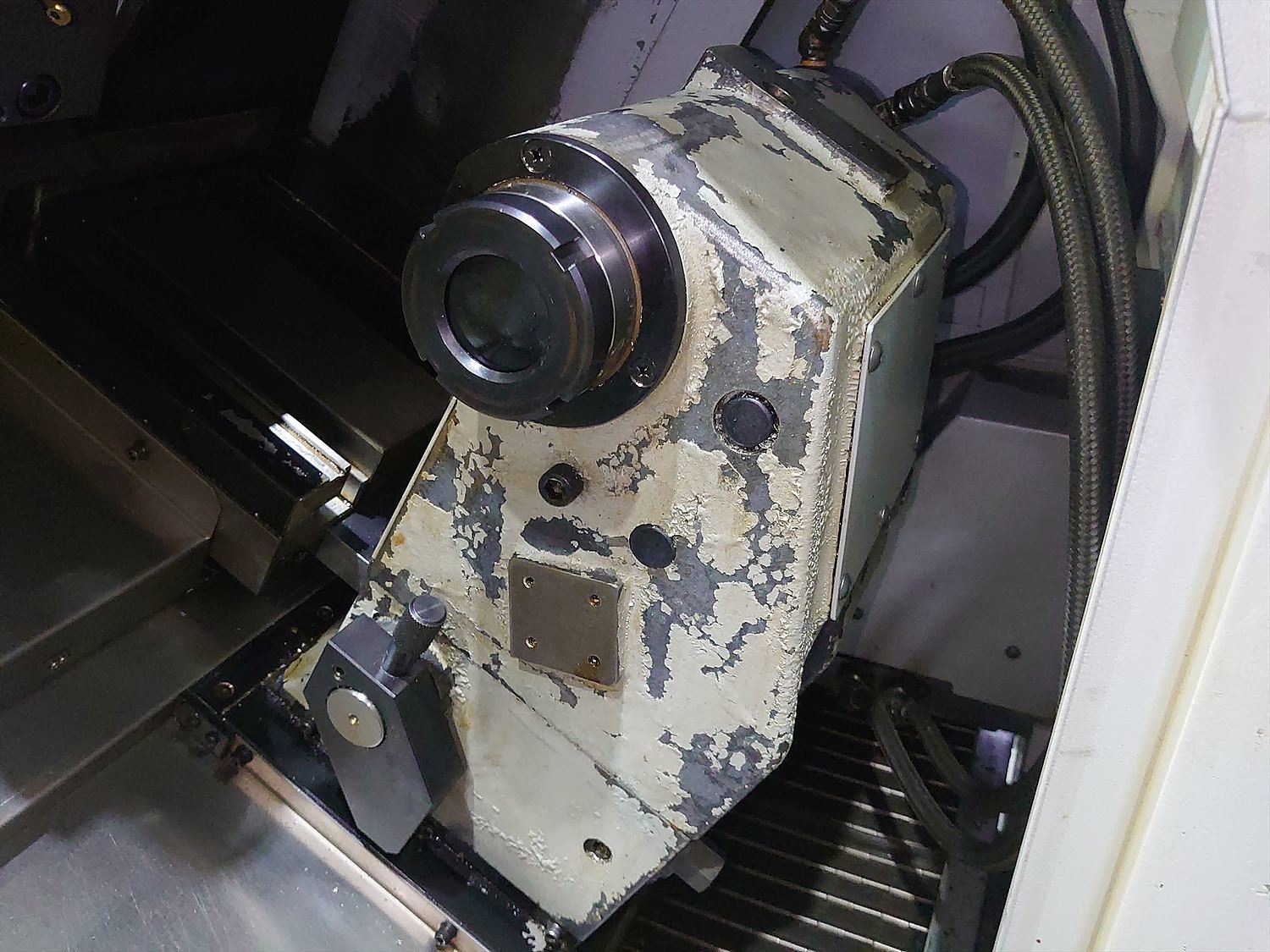

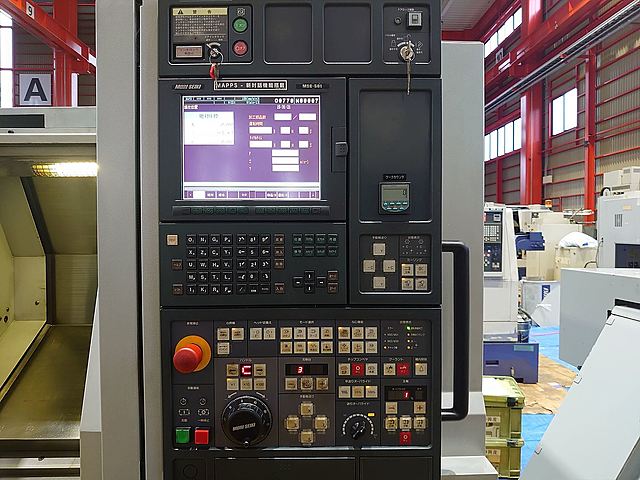

MSG-501(FANUC) 10吋3爪ﾁｬｯｸ 12角ﾀﾚｯﾄ 主軸回転数3500rpm ｽﾄﾛｰｸX235 Z495 ｾﾝﾀｰ付 ﾂｰﾙﾌﾟﾘｾｯﾀｰ付 右出しﾁｯﾌﾟｺﾝﾍﾞｱ付 対話付 内容と現品に相違がある場合は、現品を優先させていただきます。 |
| 在庫コード | P007198 |
|---|---|
| 商品名 | 複合ＮＣ旋盤 |
| メーカー | 森精機 |
| 型式 | SL-253BMC/500 |
| 年式 | 2004.4 |
| 倉庫 | 東日本マシンプラザ |
| 仕様 |
MSG-501(FANUC) 10吋3爪ﾁｬｯｸ 12角ﾀﾚｯﾄ 主軸回転数3500rpm ｽﾄﾛｰｸX235 Z495 ｾﾝﾀｰ付 ﾂｰﾙﾌﾟﾘｾｯﾀｰ付 右出しﾁｯﾌﾟｺﾝﾍﾞｱ付 対話付 内容と現品に相違がある場合は、現品を優先させていただきます。 |

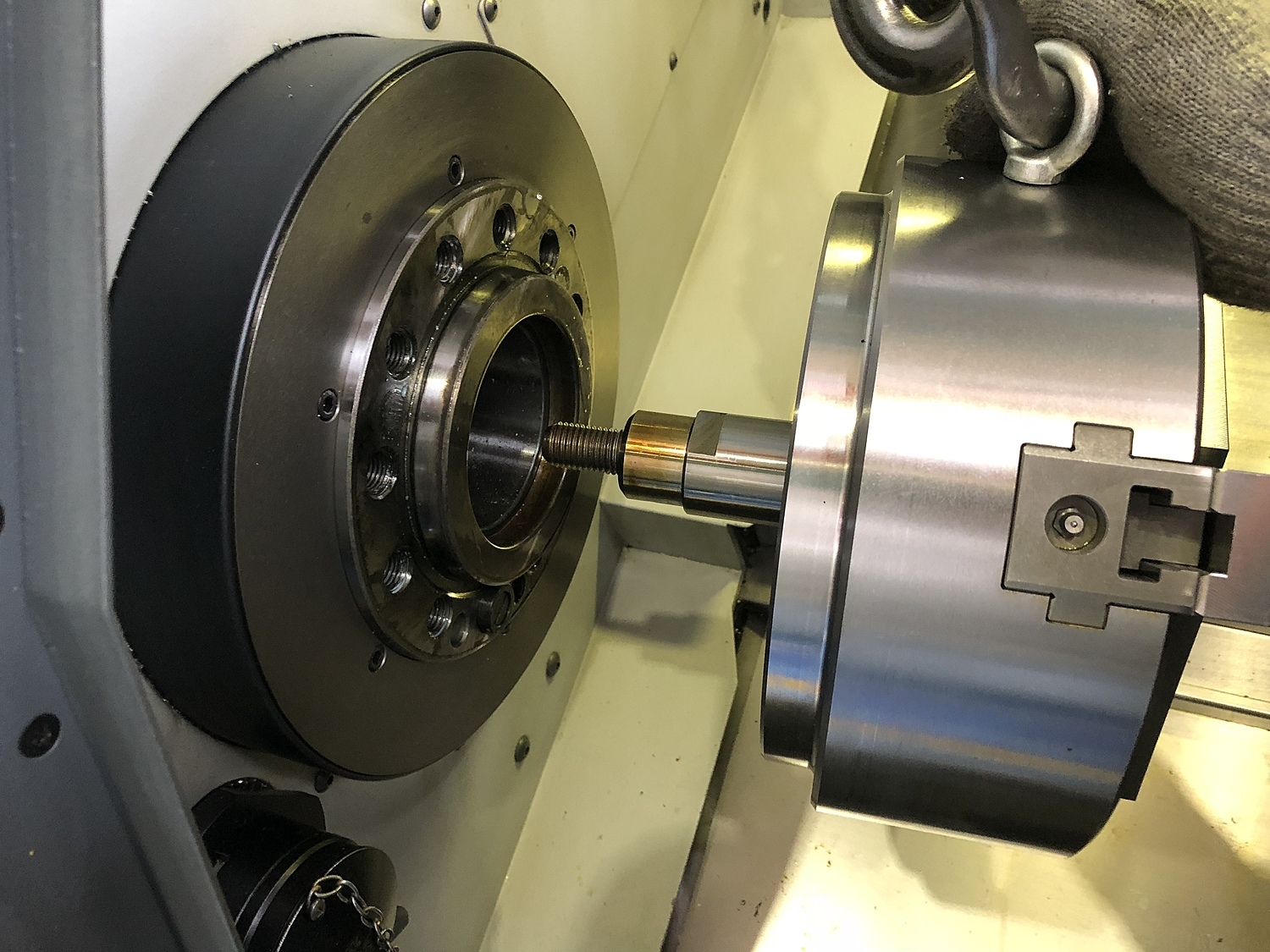

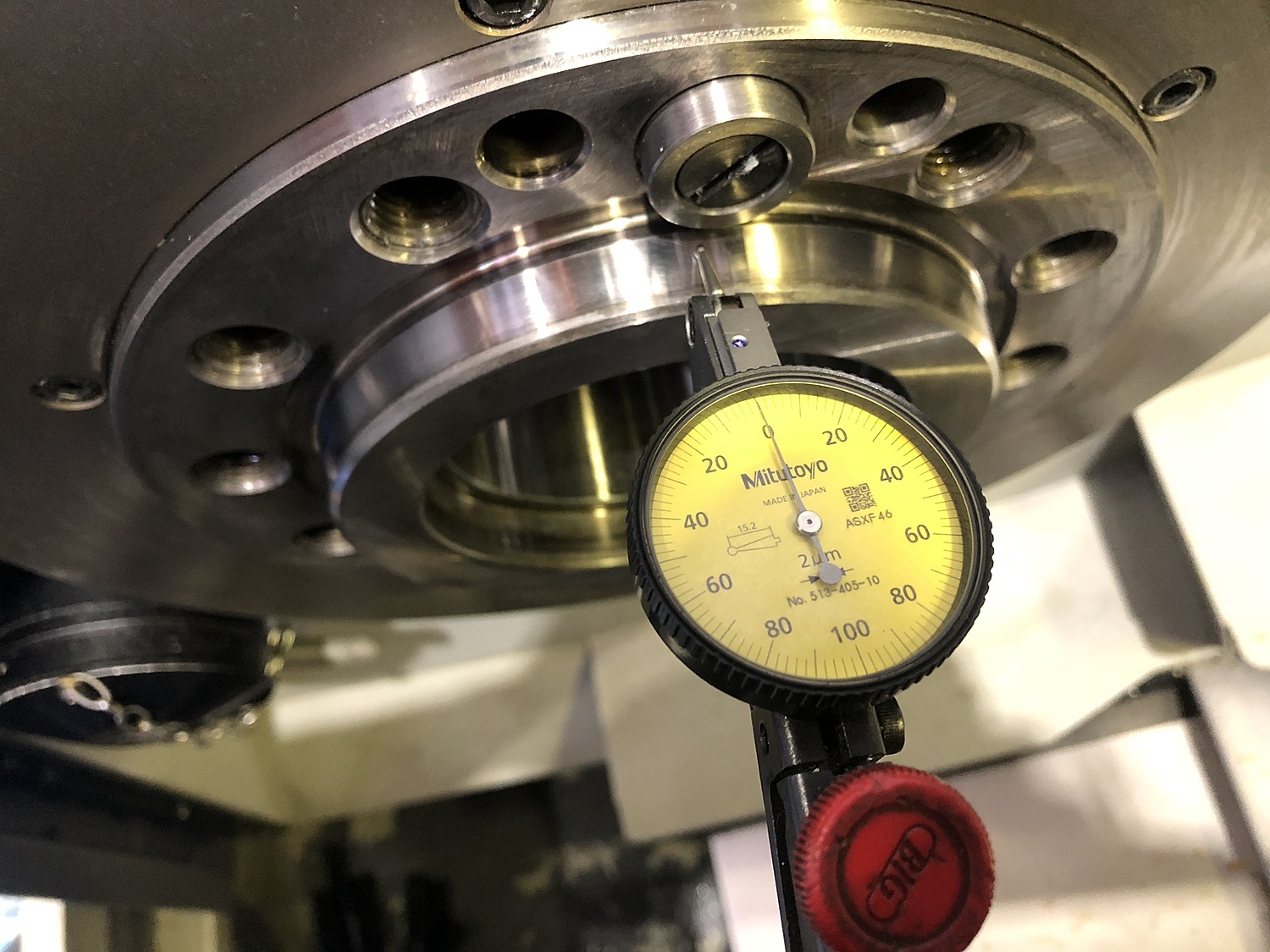

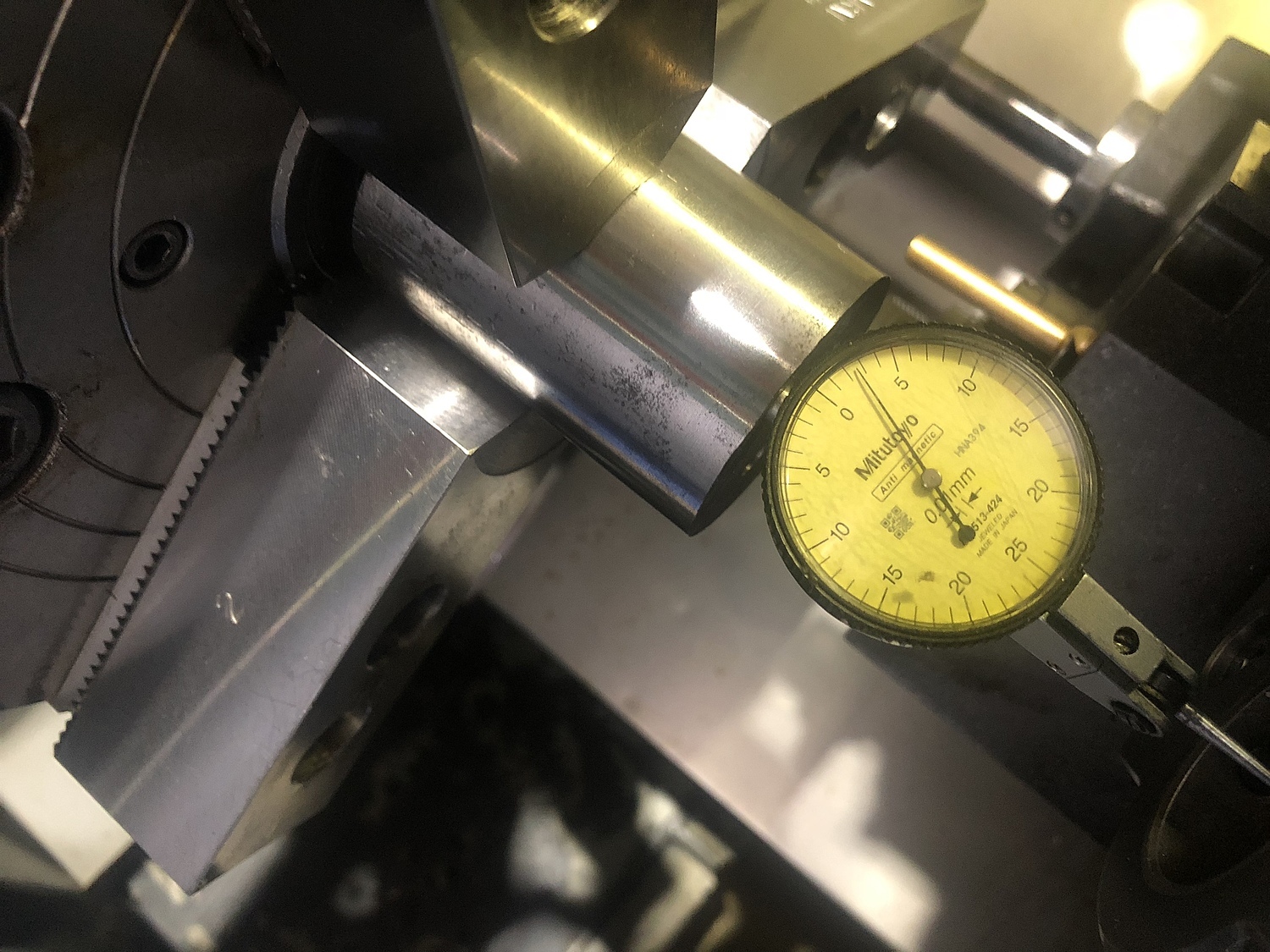

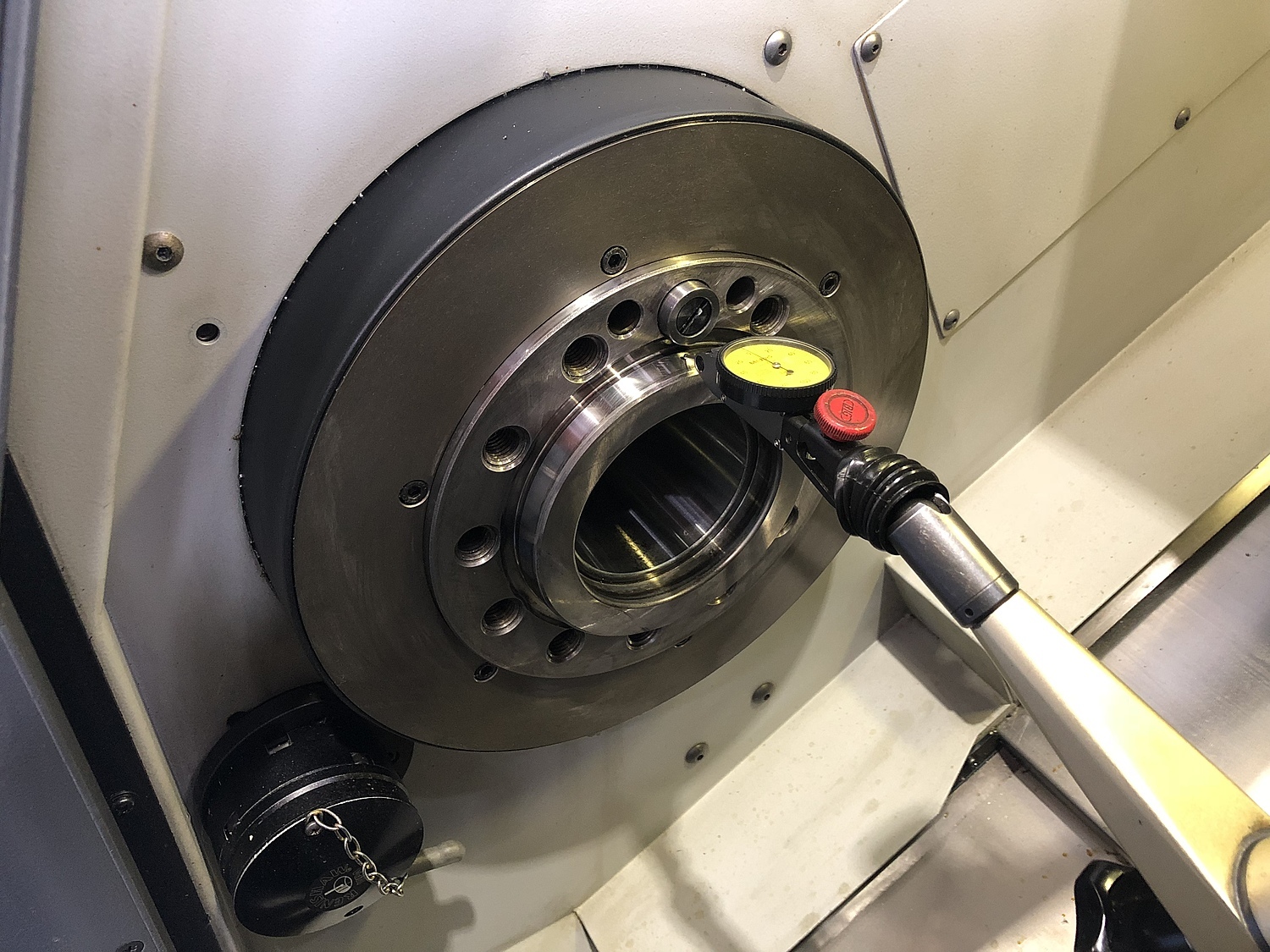

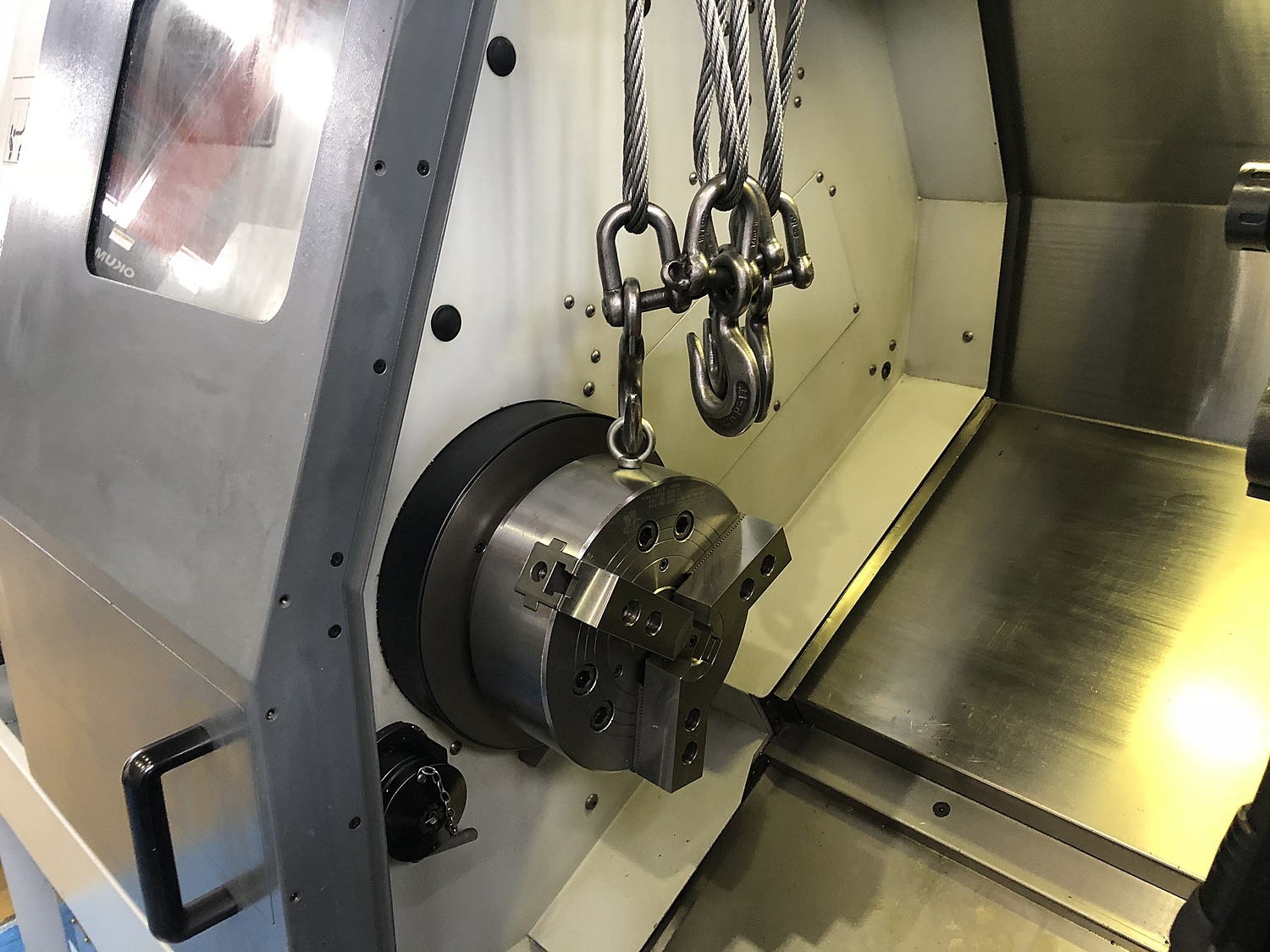

主軸精度測定
チャック外周の振れを測定する前にチャックを取り外して中のテーパー部分、端面の平行度を測定して主軸が曲がっていないか確認をします。

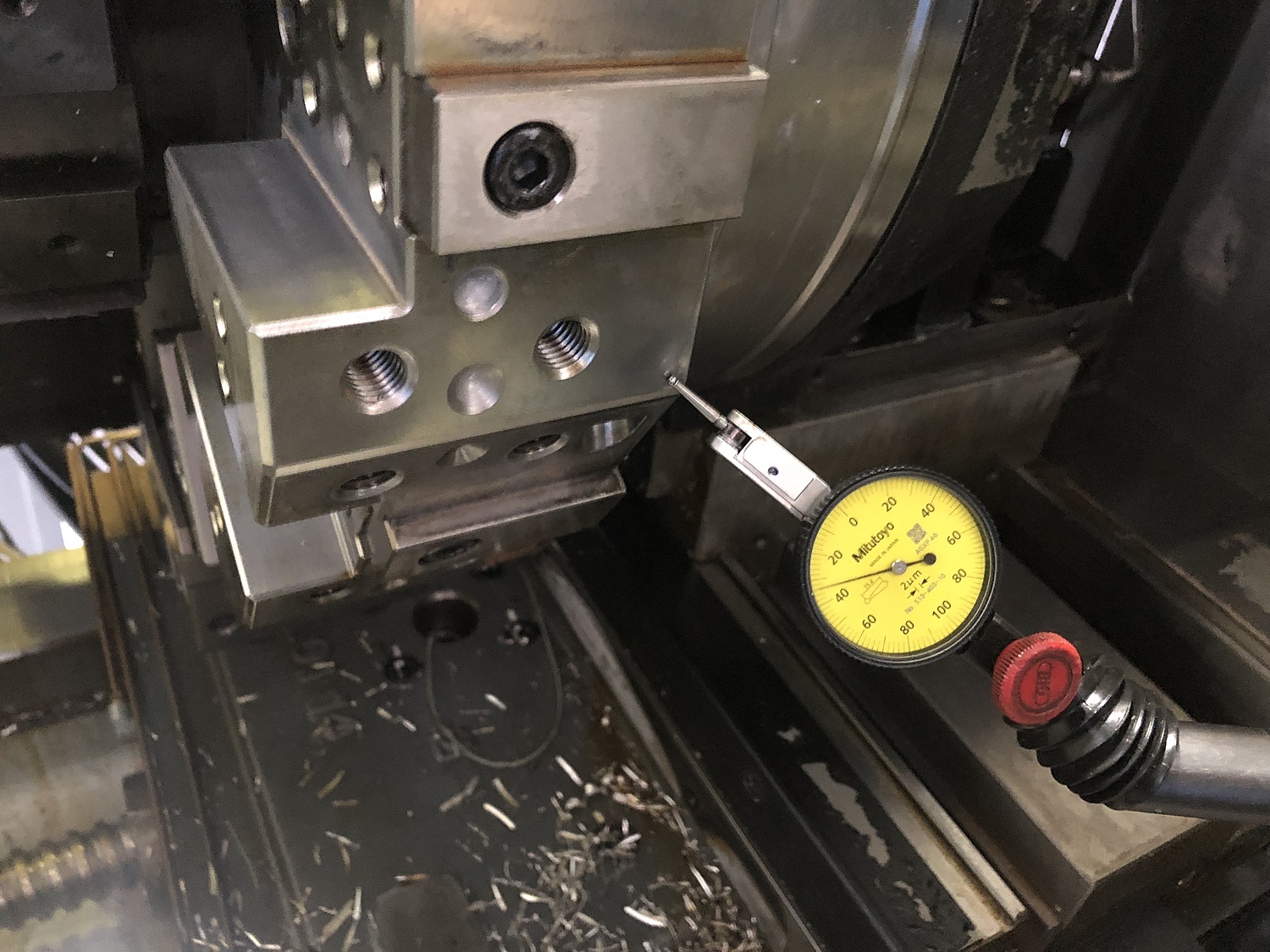

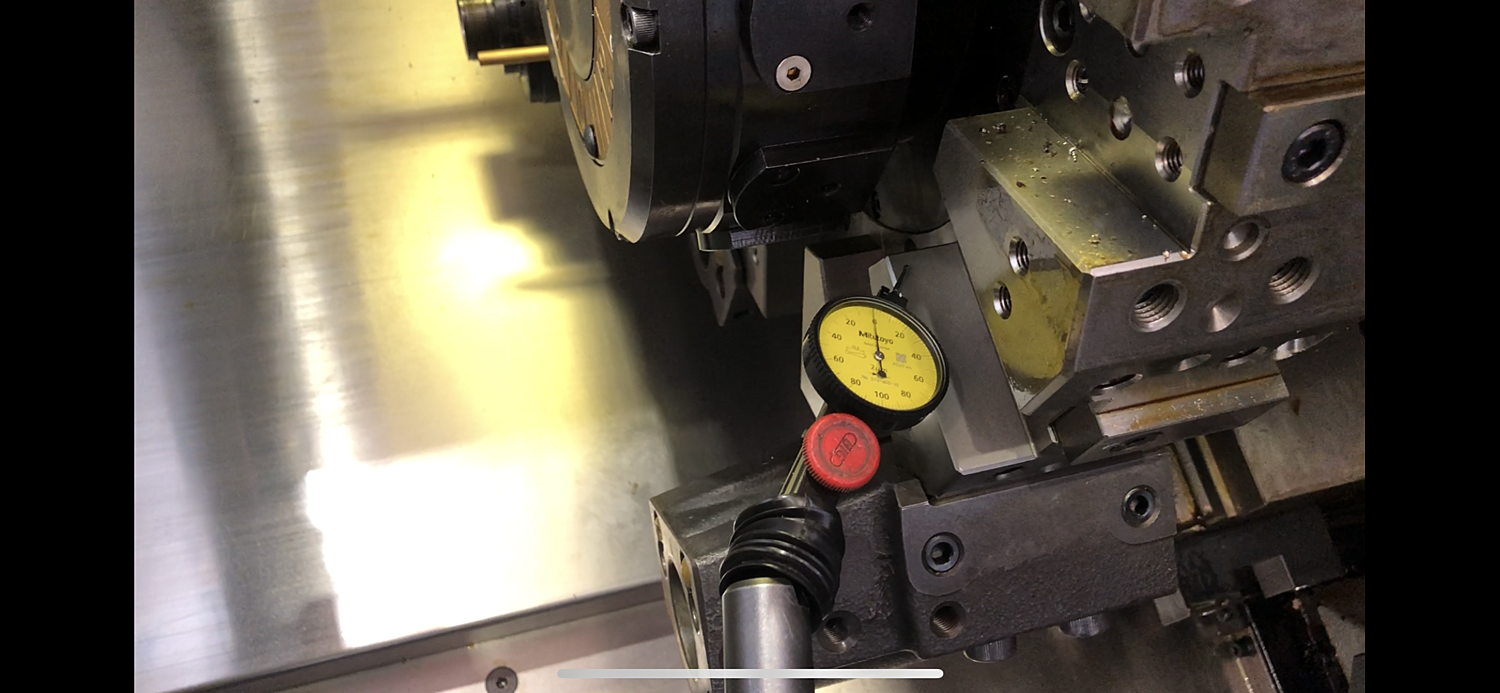

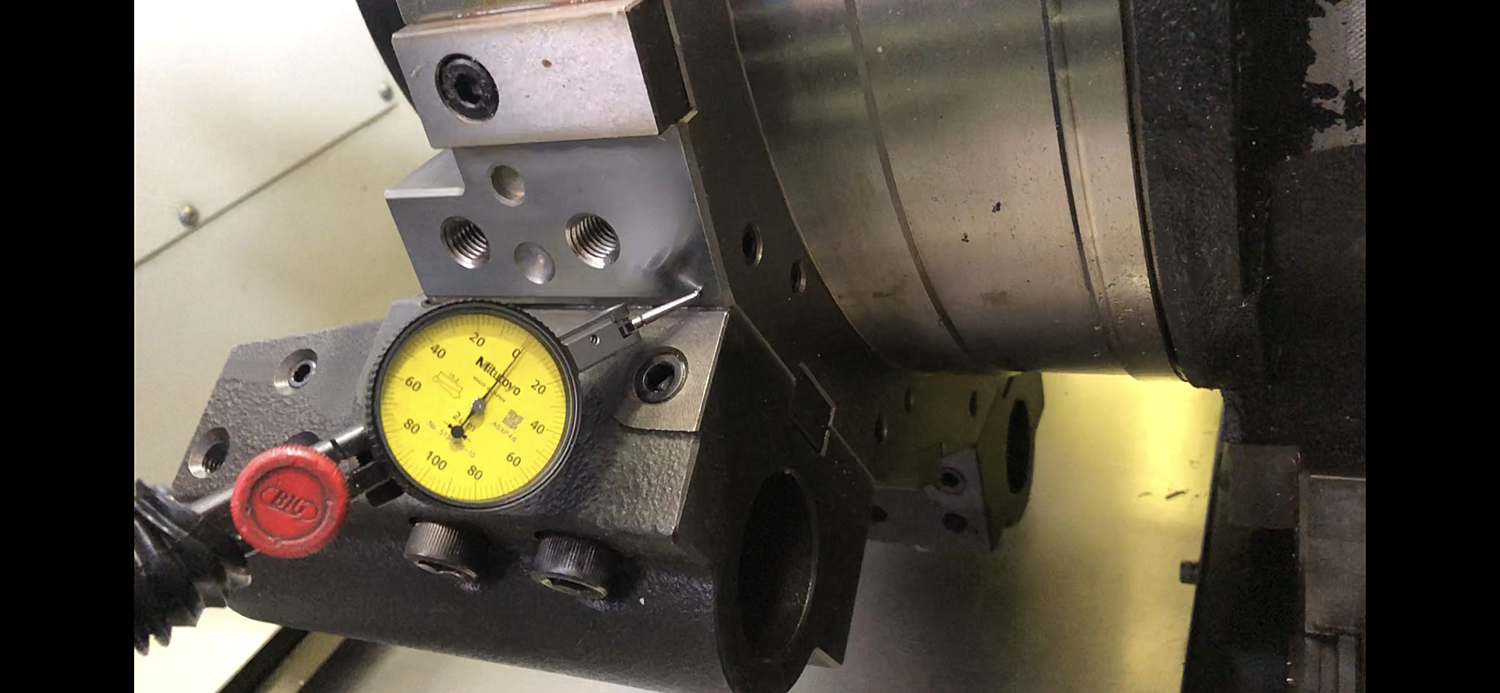

刃物台X軸・Z軸平行度測定
刃物台のX軸・Z軸の端面の平行度を測定します。X軸は精度良好でした。Z軸は刃物台が少し曲がっていたので、調整ボルトで修正をして-0.034から-0.002になりました。
主軸精度測定
チャック外周の振れを測定する前にチャックを取り外して中のテーパー部分、端面の平行度を測定して主軸が曲がっていないか確認をします。

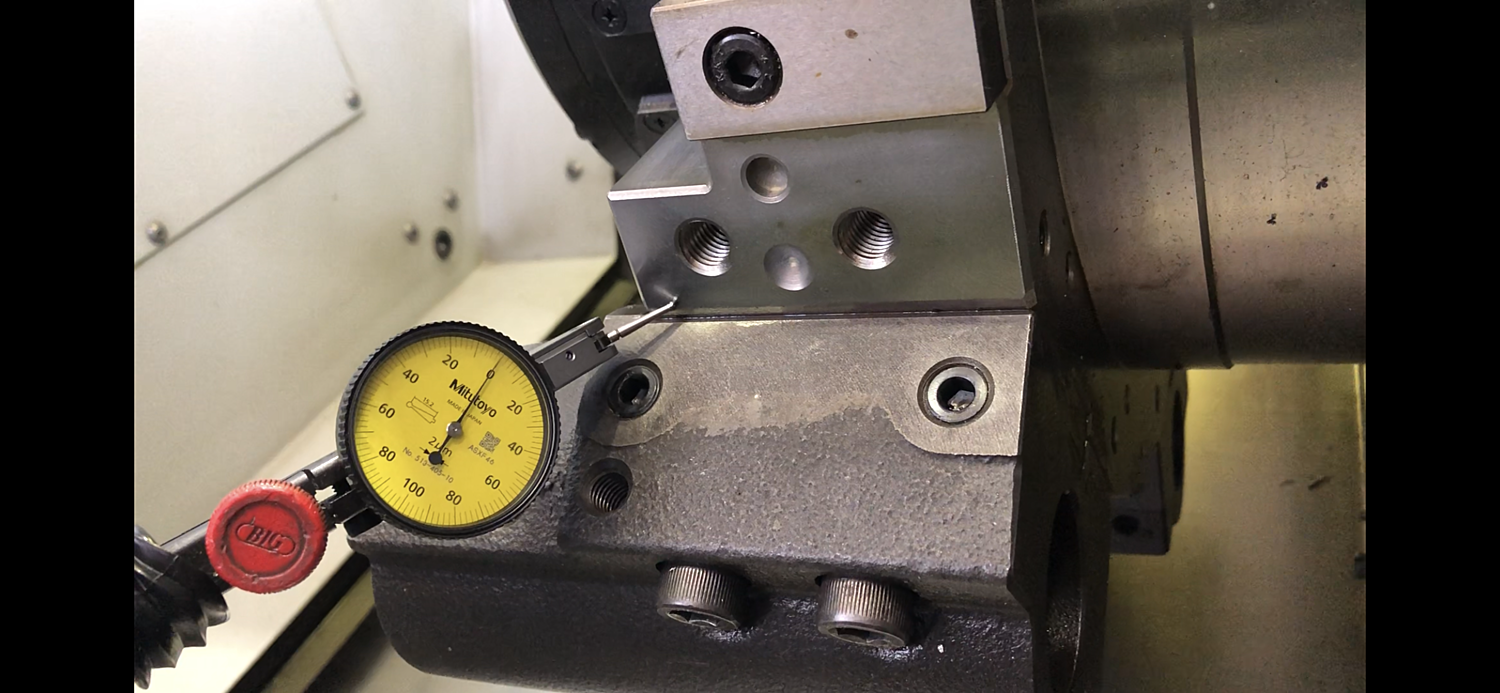

刃物台X軸・Z軸平行度測定
刃物台のX軸・Z軸の端面の平行度を測定します。X軸は精度良好でした。Z軸は刃物台が少し曲がっていたので、調整ボルトで修正をして-0.034から-0.002になりました。

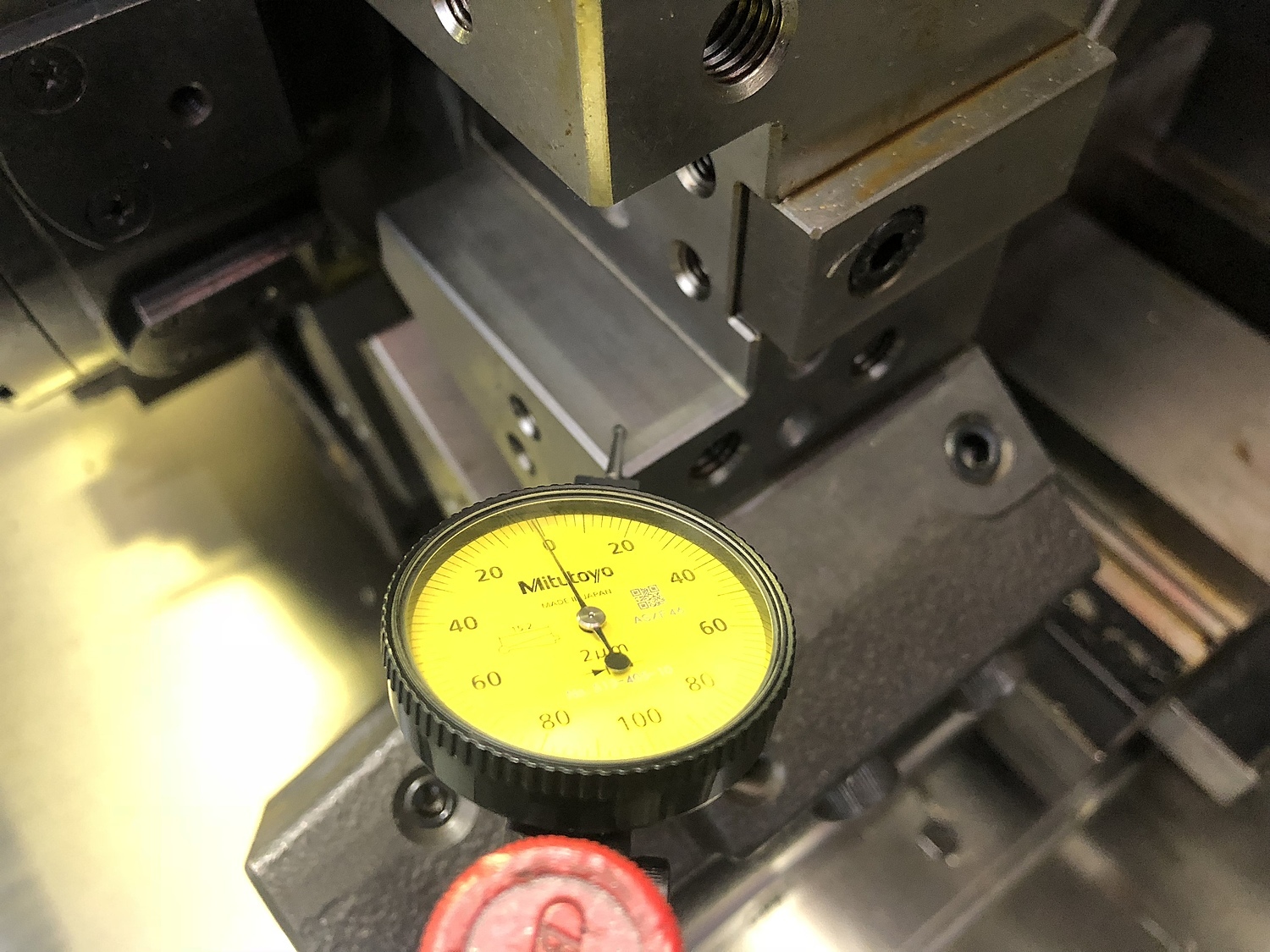

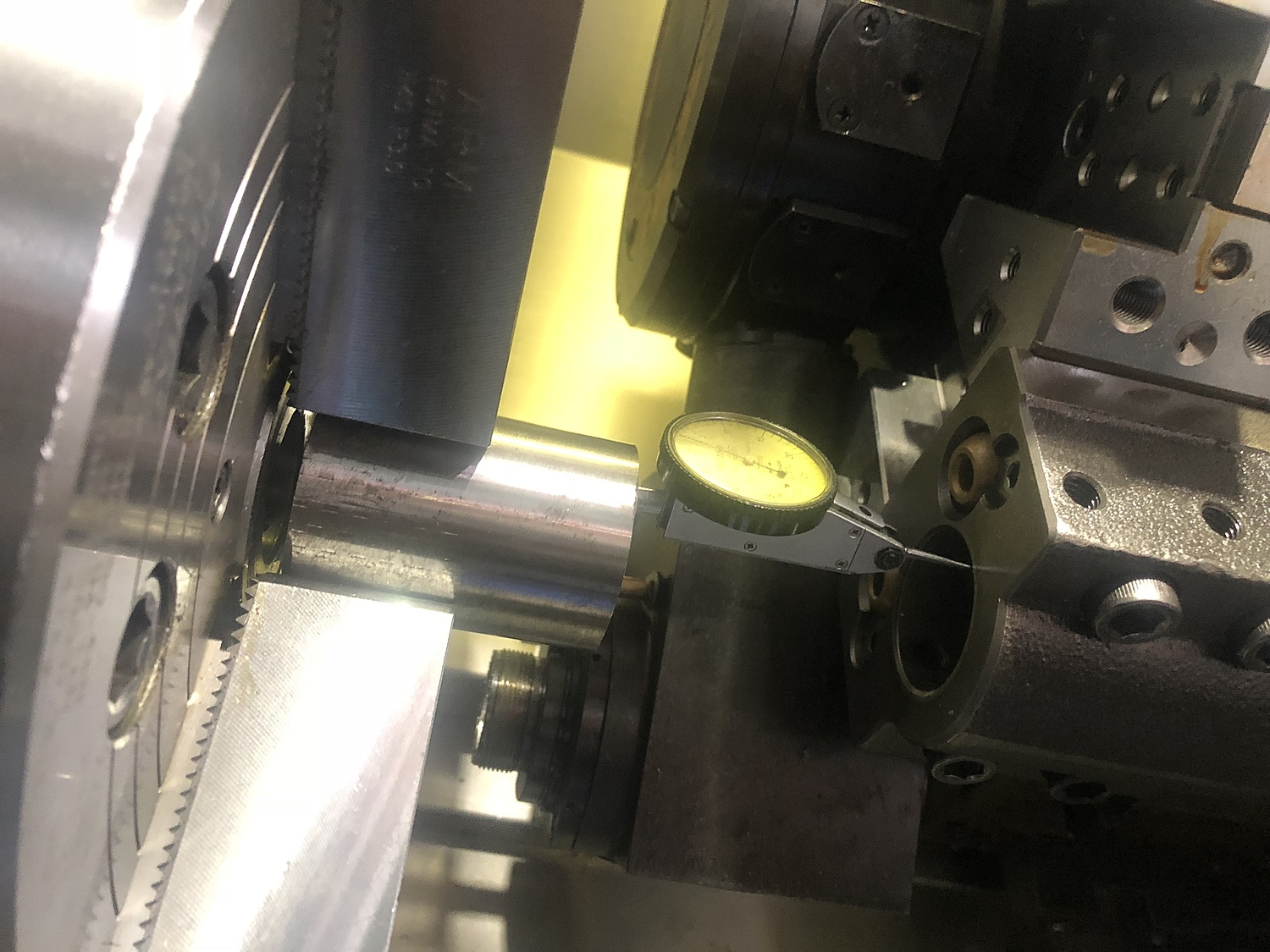

刃物台芯ズレ測定
主軸に対して刃物台の中心度を測定します。X軸と比例していてX軸の平行度が悪かったら芯高も悪くなってしまいます。

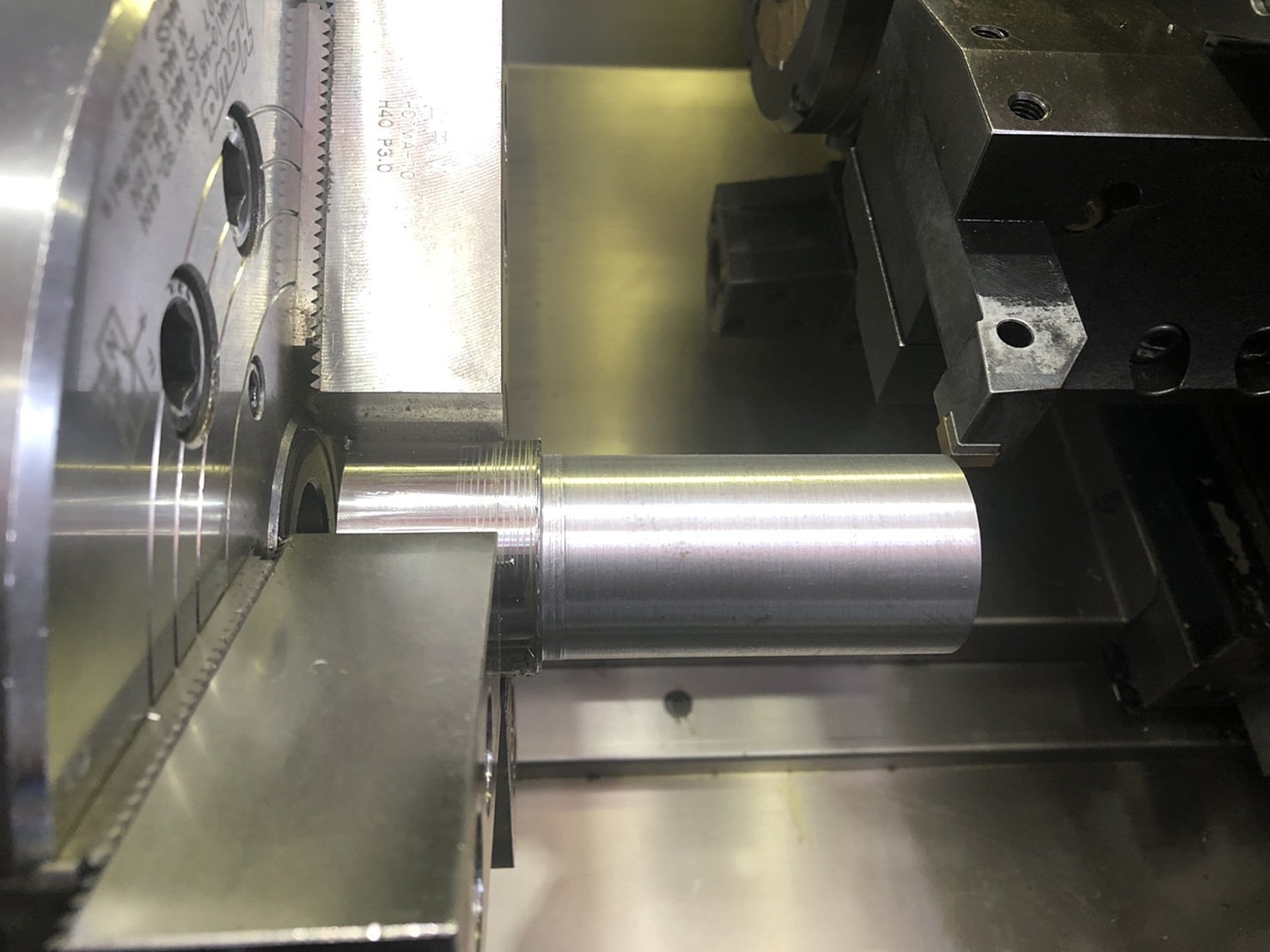

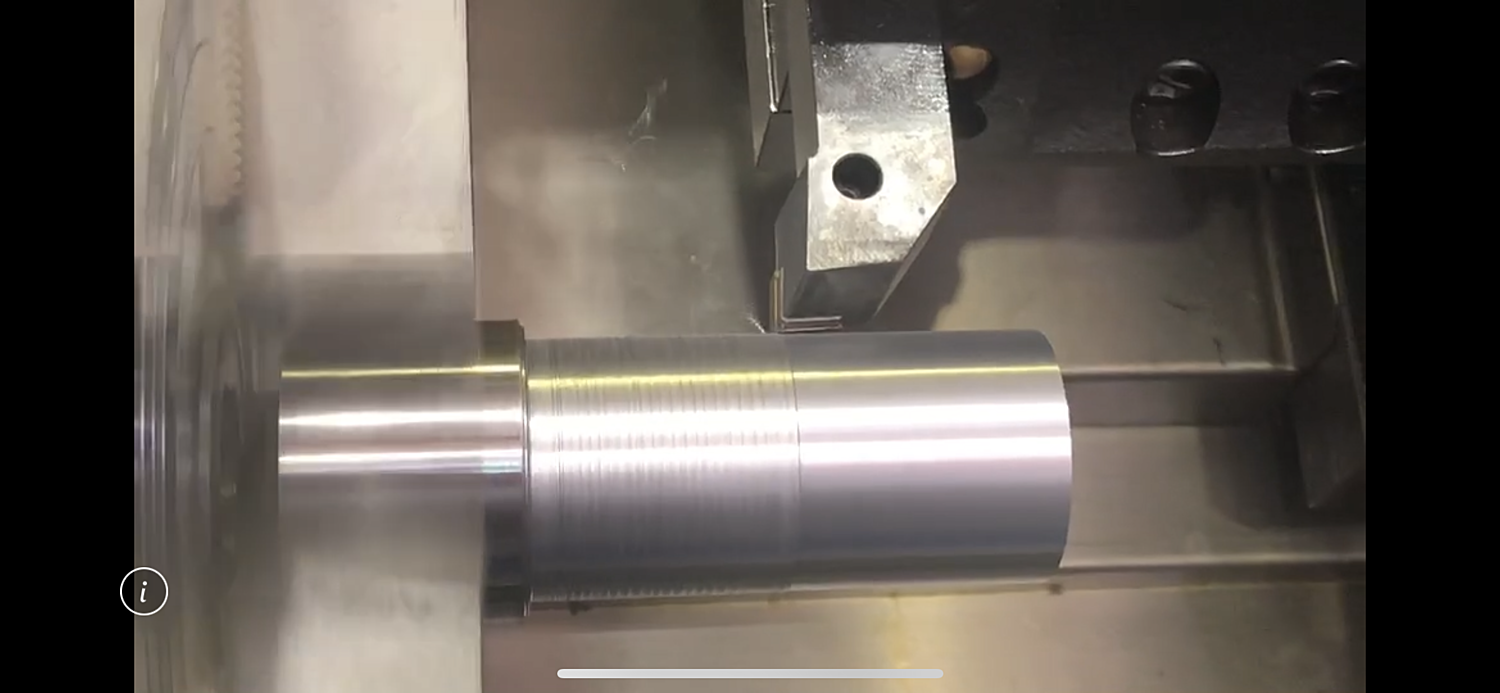

テストカット
全体の精度測定が終わったらテストカットをしていきます。

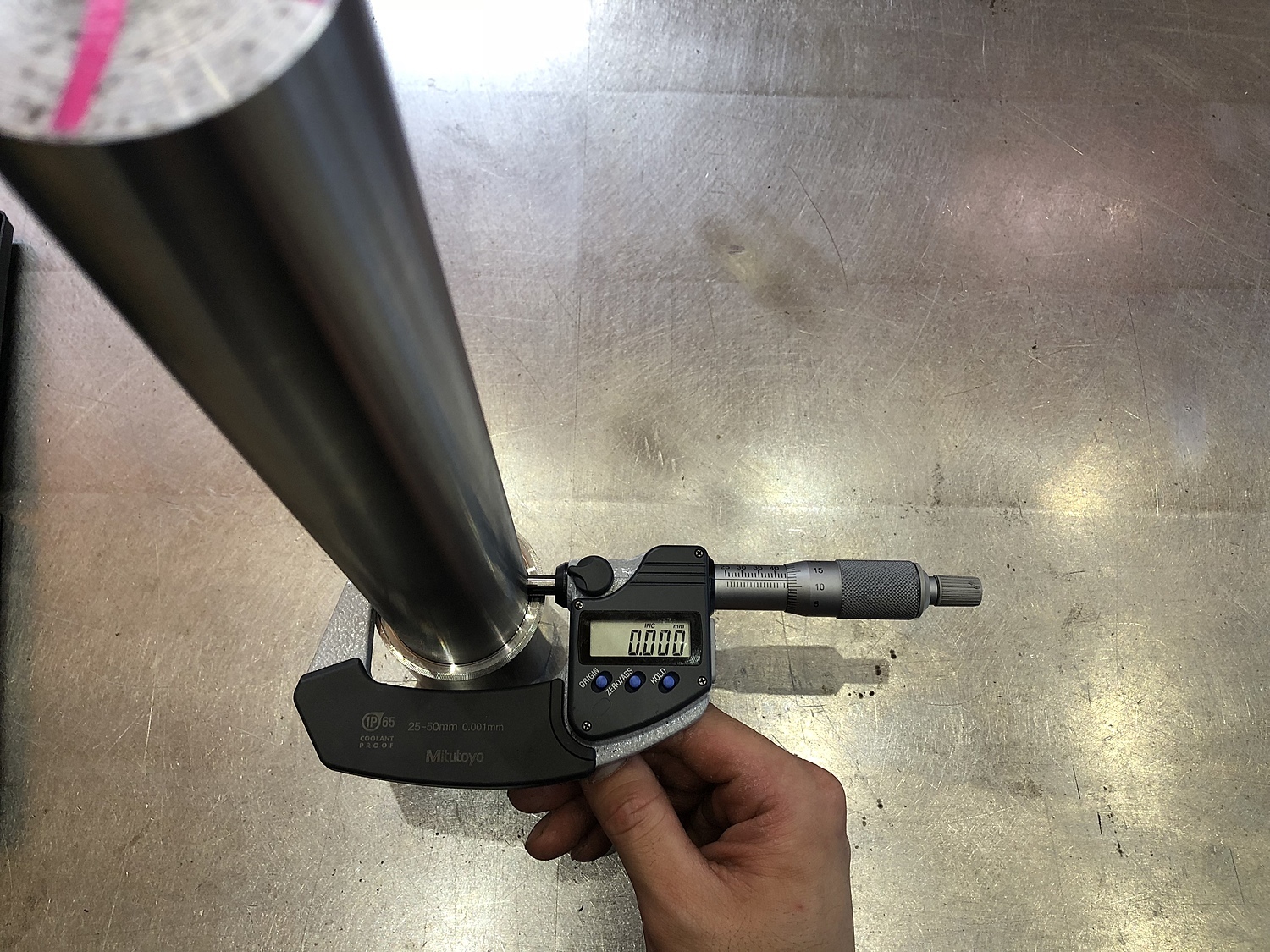

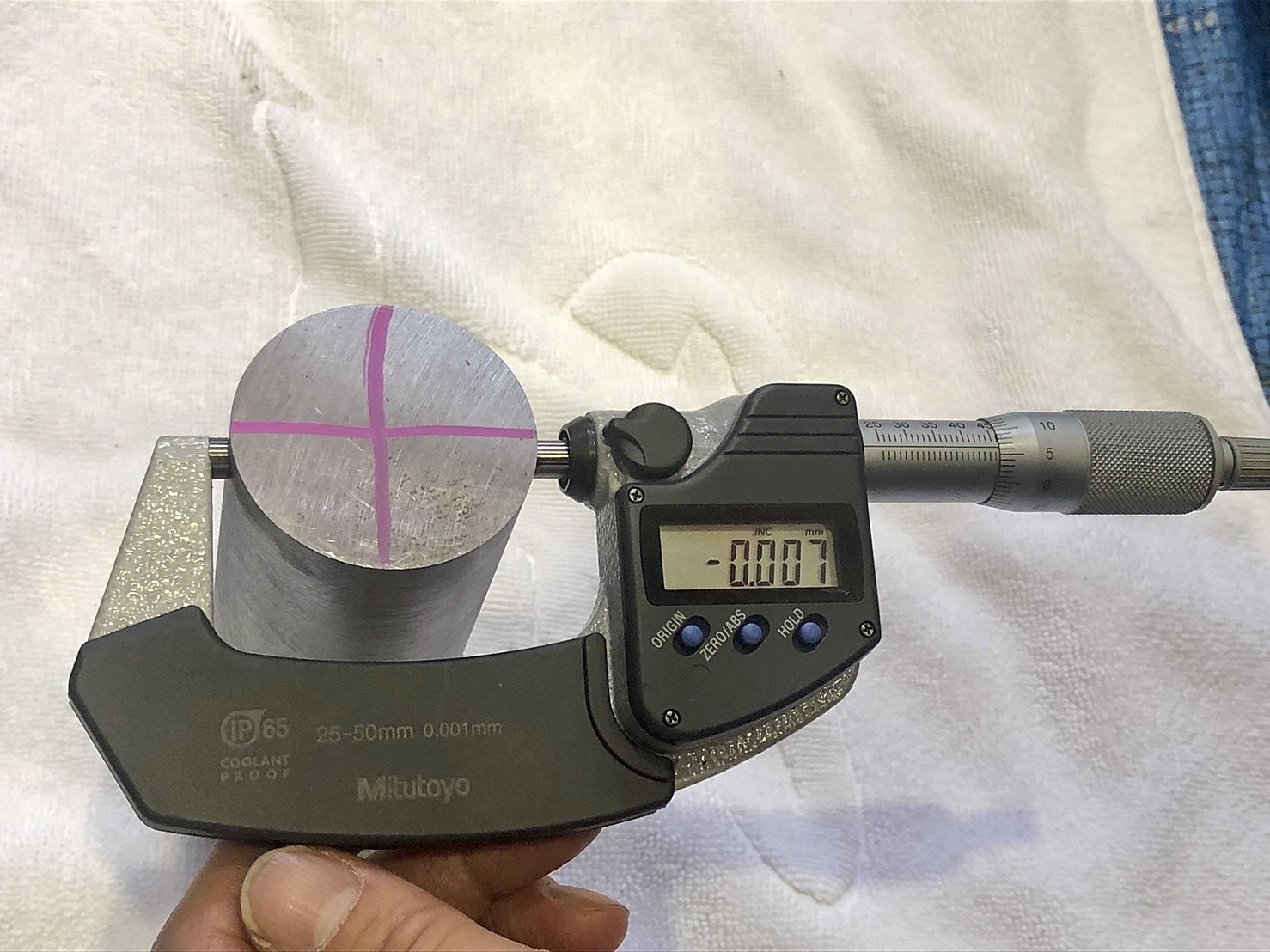

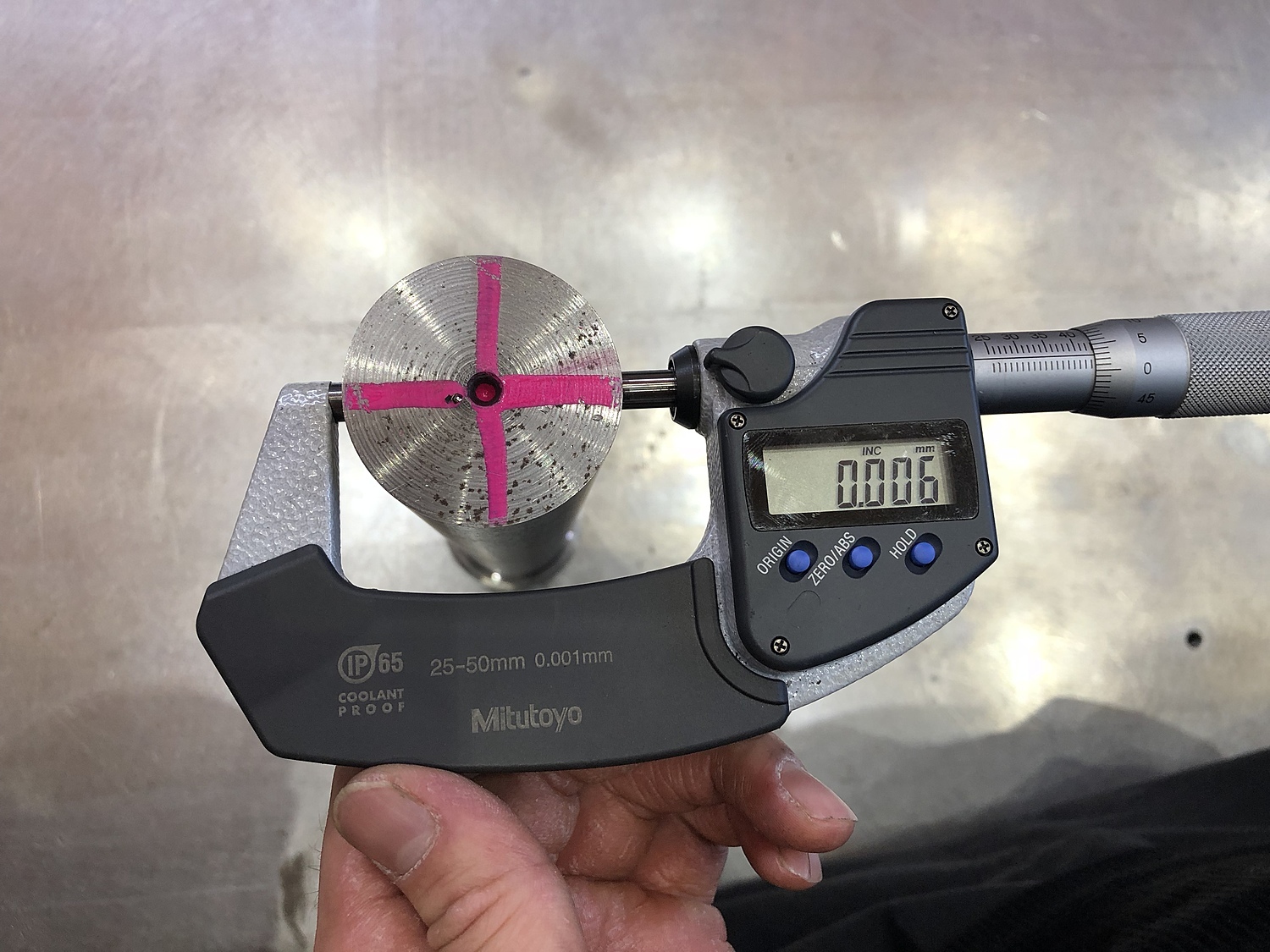

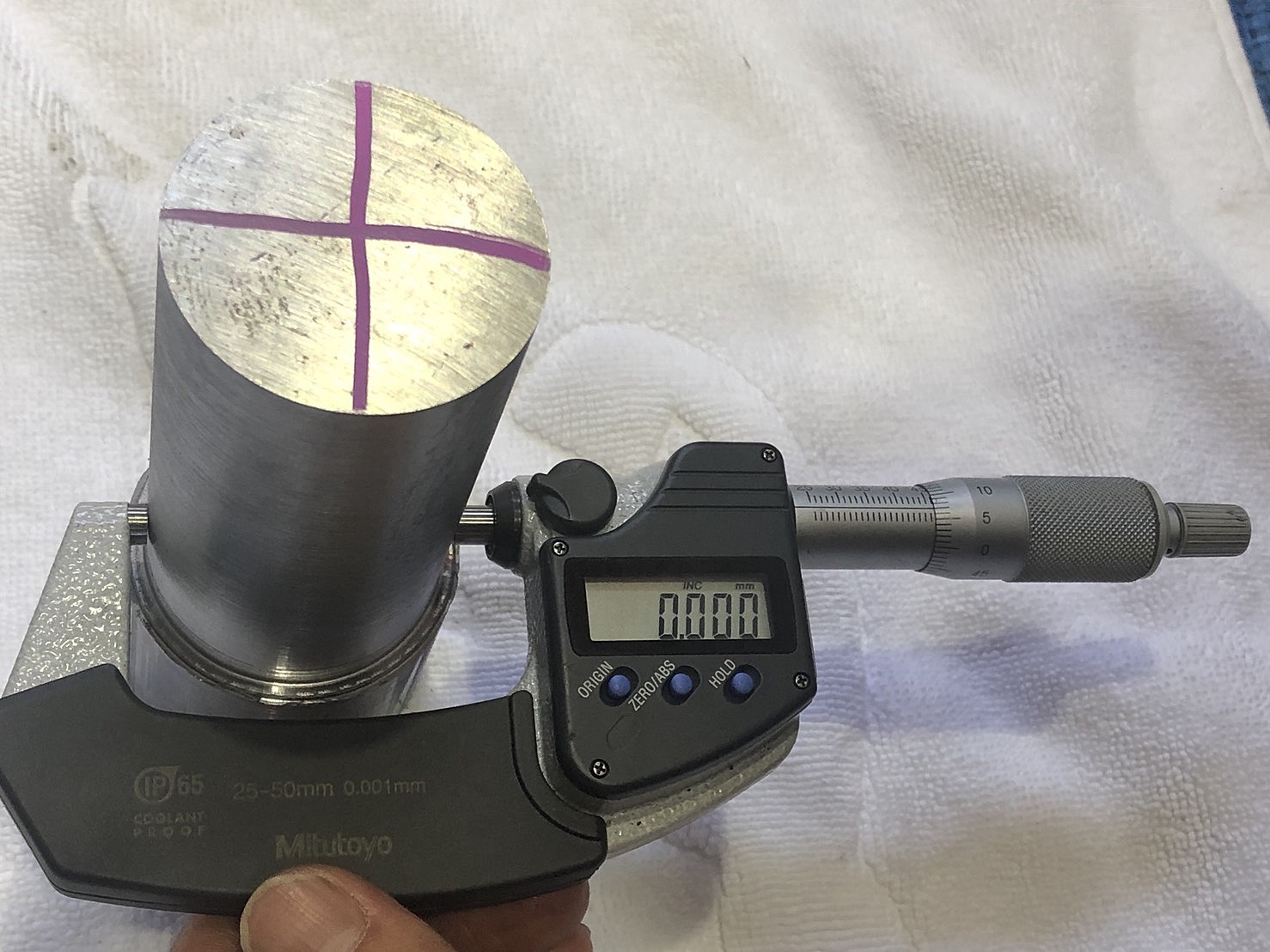

ワーク長さ100mm 先端-0.007

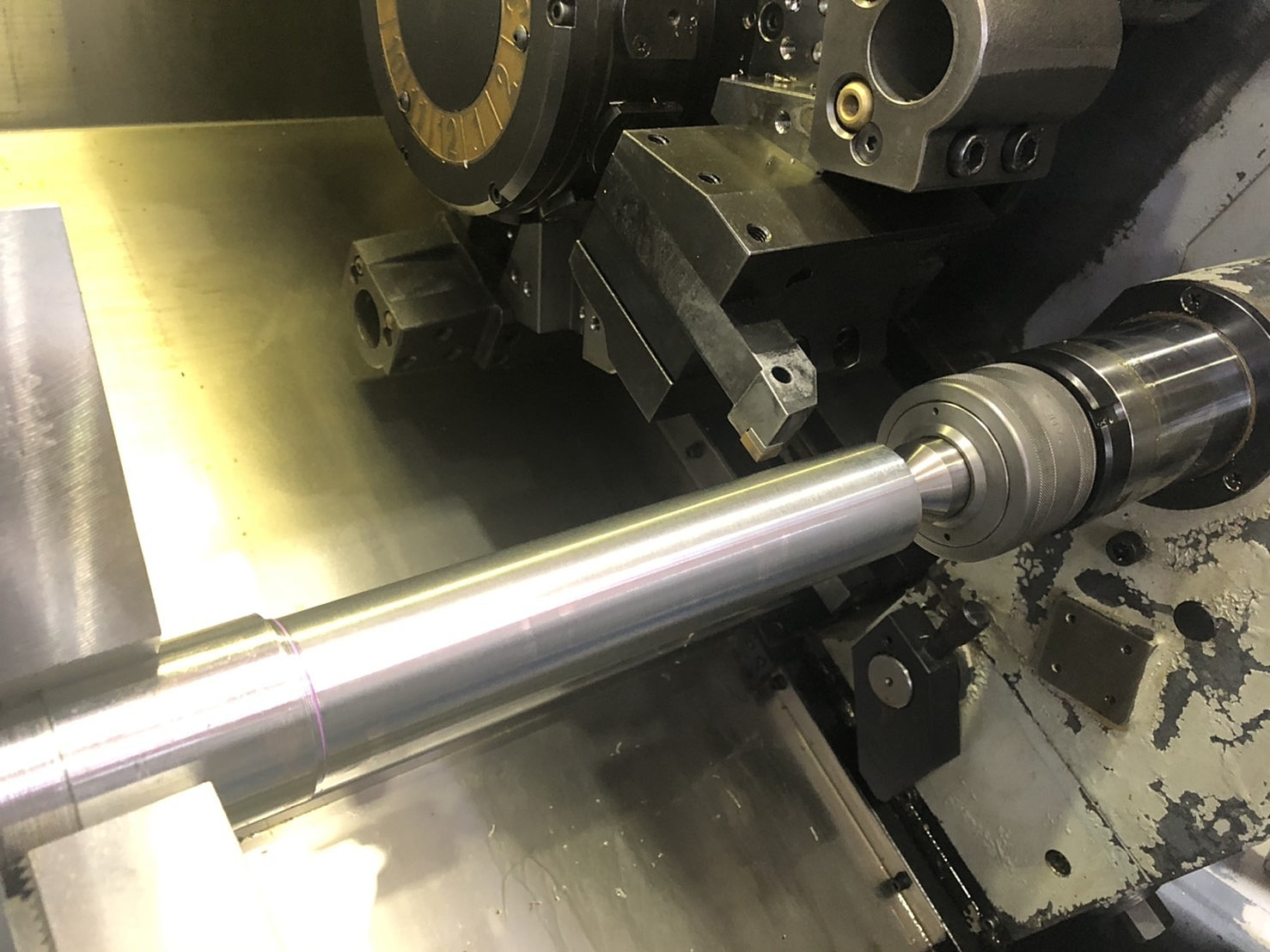

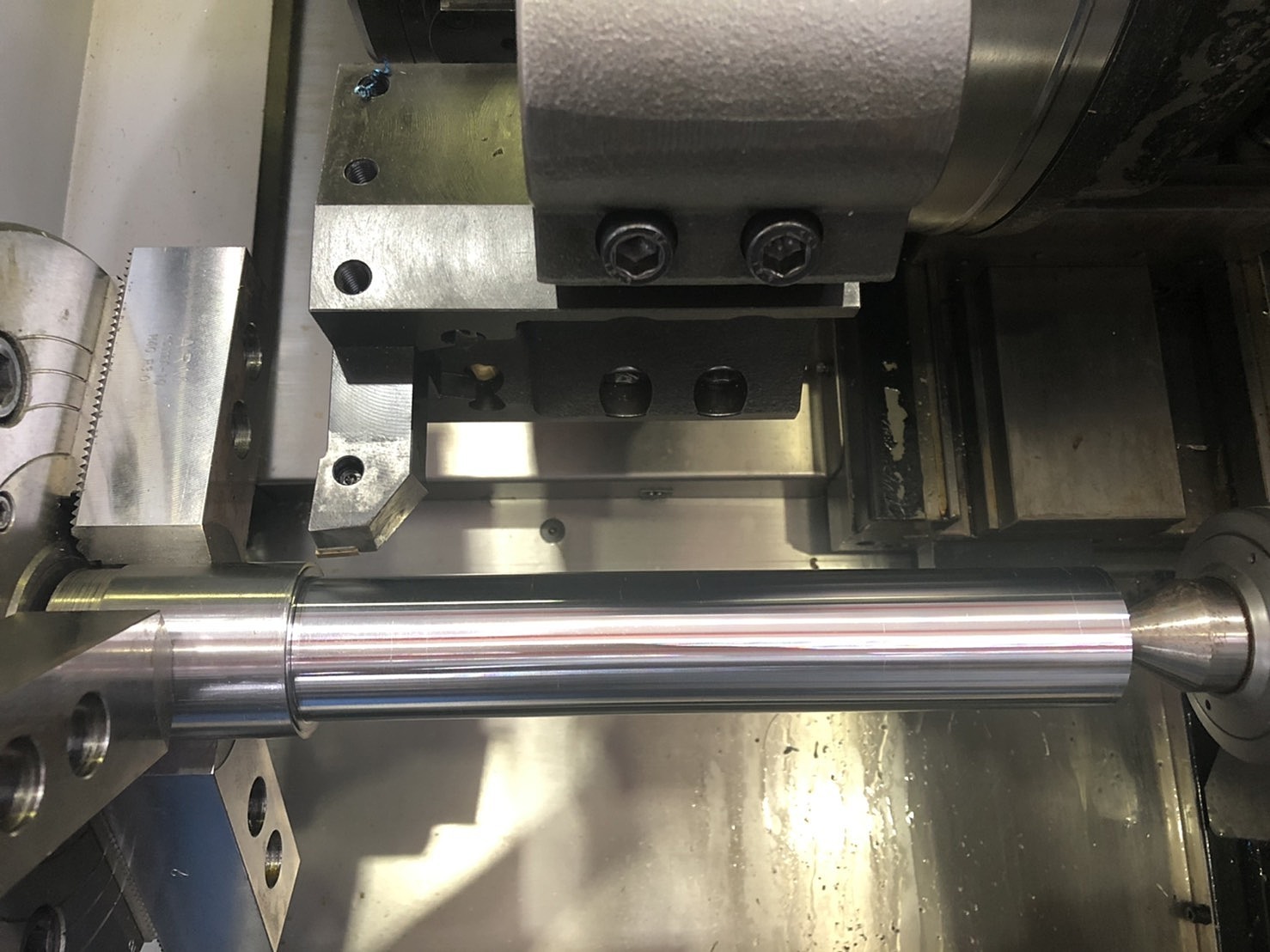

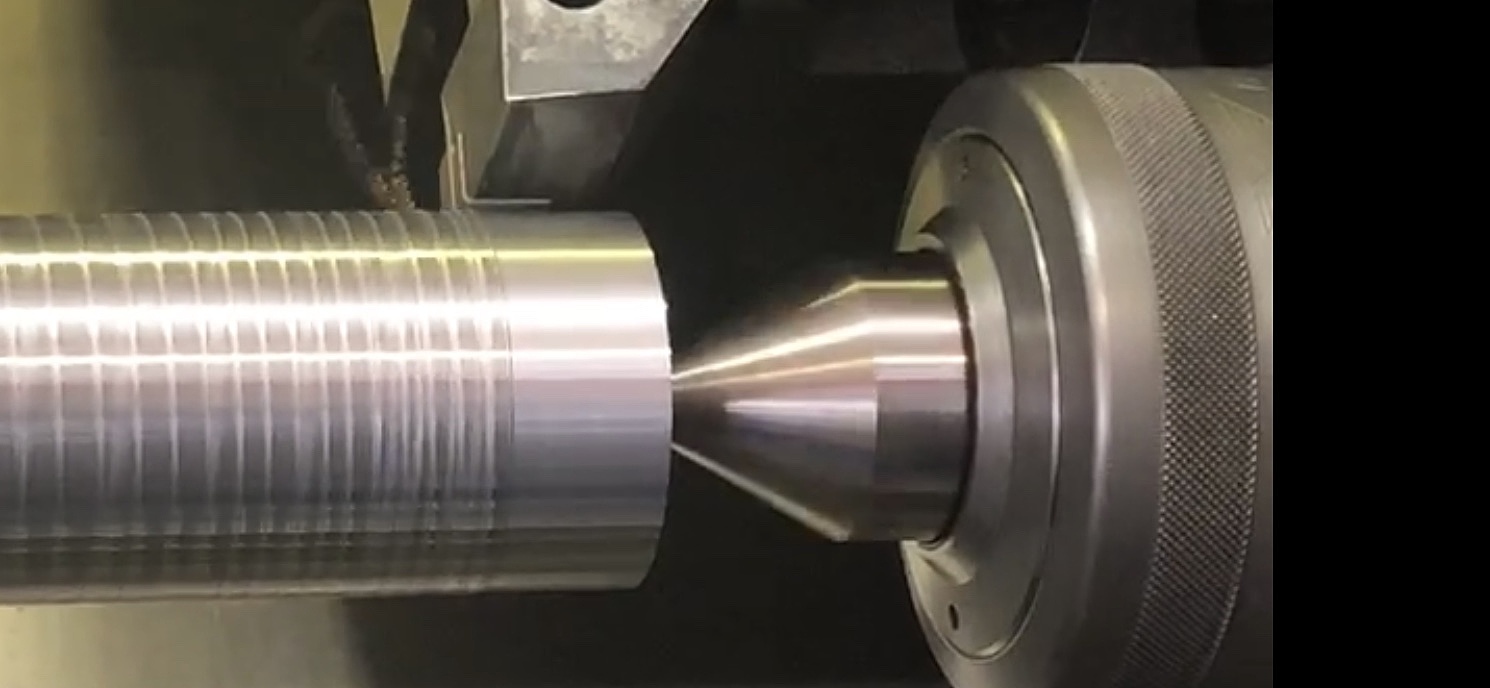

ワーク長さ230mm(センター使用) 先端+0.006
